¿Qué es un circuito?

Un Circuito Eléctrico es un conjunto de elementos conectados entre si por los que puede circular una corriente eléctrica

PARTES DE UN CIRCUITO ELÉCTRICO

Veamos los símbolos de los elementos más comunes que se usan en los circuitos eléctricos.

Circuitos en serie

Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros) se conectan secuencialmente

En función de los dispositivos conectados en serie, el valor total o equivalente se obtiene con las siguientes ecuaciones

Resistencias total= R1+R2+R3+RN

Voltaje total= E1+E2+E3+EN

Intencidad total=I1+I2+I3+IN

En los circuitos en serie las intencidades son iguales

• I=V/R

• V=R.I

• R=V/I

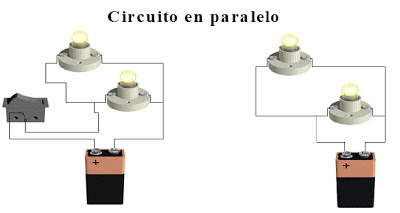

Circuitos en paralelo

El circuito paralelo es una conexión de dispositivos (generadores, resistencias, condensadores, bobinas,etc.) en la que los bornes o terminales de entrada de todos los dispositivos conectados coinciden entre sí, al igual que sus terminales de salida.1

En función de los dispositivos conectados en paralelo, el valor total o equivalente se obtiene con las siguientes ecuaciones

Resistencia total=1/R1+R2+..Rn

Intensidad Total=I1+I2+I3+IN

Voltaje total=E1+E2+E3+EN

En los circuitos en paralelo el voltaje(E) son iguales

Circuito mixto

Un circuito en mixtoes la combinacion de varios elementos conectados tanto en paralelo como en serie

En función de los dispositivos conectados en mixto, el valor total o equivalente se obtiene con las formulas de los circuitos en paralelo y en serie.

Para poder identificar un circuito mixto debemos observar que existan uno a mas circuitos en paralelo seguidos de circuitos en serie.

Resolución
