Elementos
Qué son los elementos?
Componentes que disipan o almacenan energía eléctrica o magnética.
Son lineales e ideales de los elementos físicos del circuito.
Puede suceder que en determinado momento estos elementos suministran energía que previamente han almacenado.
Elementos Pasivos
Resistencias
Se le denomina resistencia eléctrica a la oposición al flujo de electrones al moverse a través de un conductor.1 2 La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω),
Bobinas
Un inductor, bobina o reactor es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético.
Condensadores
Un condensador eléctrico (también conocido frecuentemente con el anglicismo capacitor, proveniente del nombre equivalente en inglés) es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico
Propiedades
Consumen o almacenan energía electromagnética.
Disipación de energía eléctrica. (R)
Almacenamiento de energía en campos magnética. (L)
Almacenamiento de energía en campos eléctricos. (C)
Elementos Activos
Aportan energía al resto de los elementos del circuito.
Elementos activos: la tensión y la corriente tienen igual signo.
Pilas

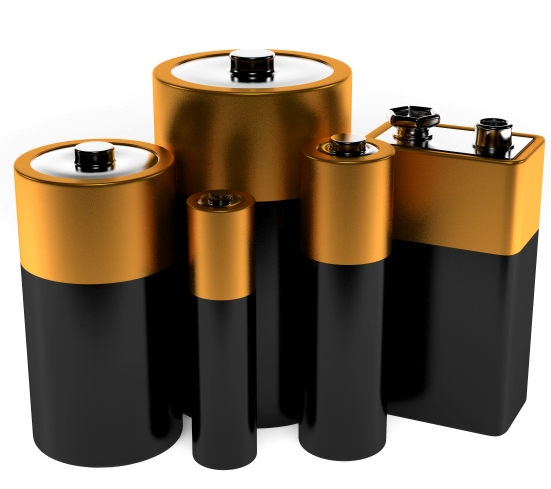

Es un dispositivo que convierte energía química en energía eléctrica por un proceso químico transitorio,1 tras lo cual cesa su actividad y han de renovarse sus elementos constituyentes, puesto que sus características resultan alteradas durante el mismo. Se trata de un generador primario. Esta energía resulta accesible mediante dos terminales que tiene la pila, llamados polos, electrodos o bornes. Uno de ellos es el polo positivo o cátodo y el otro es el polo negativo o ánodo.
Capacitores
Un condensador eléctrico (también conocido frecuentemente con el anglicismo capacitor, proveniente del nombre equivalente en inglés) es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico
Diodos
Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido
Transistor
El transistor es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador
Circuito Integrado
Un circuito integrado (CI), también conocido como chip o microchip, es una estructura de pequeñas dimensiones de material semiconductor, normalmente silicio, de algunos milímetros cuadrados de superficie (área), sobre la que se fabrican circuitos electrónicos generalmente mediante fotolitografía y que está protegida dentro de un encapsulado de plástico o de cerámica.
Propiedades
Consumen energía.
Comportamiento no lineal
Controlar el flujo de corriente de los circuitos .
Cambian las señales de voltaje. (Alternan la energía.)
